Diffusion des rayons X aux petits angles SAXS/GISAXS(/WAXS)

Diffusion des rayons X aux petits angles SAXS/GISAXS(/WAXS)

Identité

Nom de l'équipement / technique : Diffusion des rayons X aux petits angles SAXS/GISAXS(/WAXS)

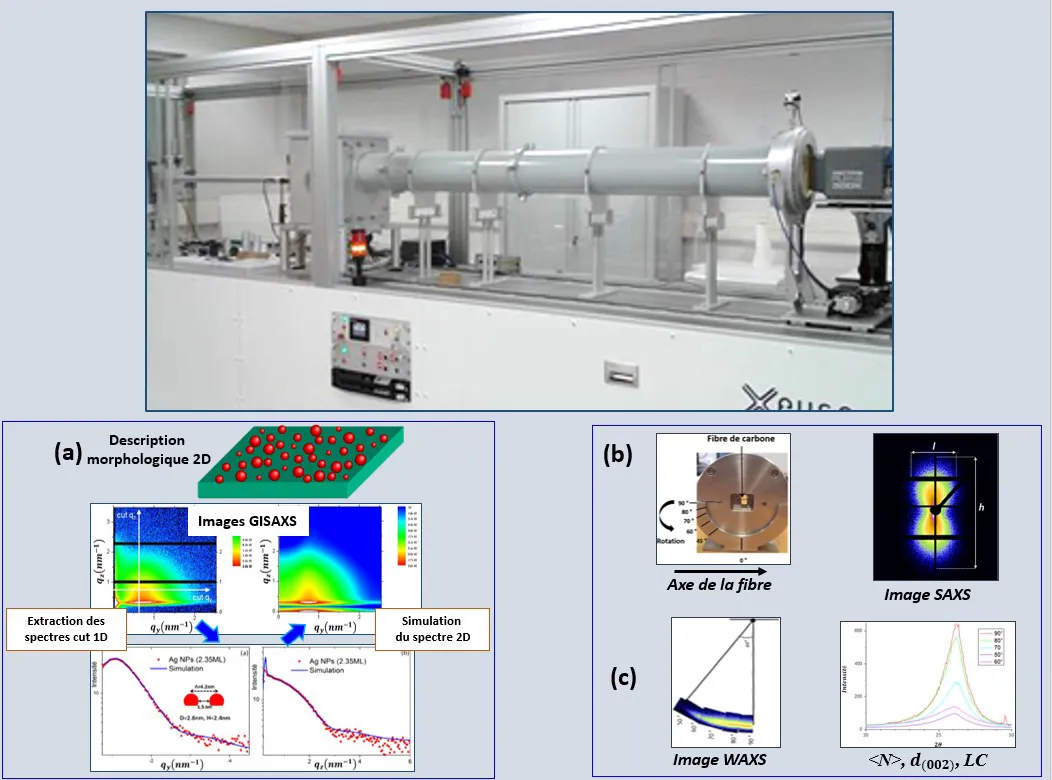

Légende de la photographie : Photo de l’appareil de diffusion des rayons X aux petits angles SAXS/GISAXS(/WAXS)*. C’est une technique d’analyse permettant d’étudier la distribution spatiale des hétérogénéités présentent dans la matière (en termes de taille, de forme, de distance inter-objet, …) à des échelles allant de quelques 100 nm au nm, voire même jusqu’à l’échelle atomique (WAXS). (a) Dispersion d’ilots nanométriques métalliques supportés analysée par GISAXS (b) Degré d’anisotropie de la porosité d’une fibre de carbone estimé par le rapport h/l de la tache de diffusion obtenu par SAXS (c) Orientation préférentielle de la réflexion (002) par rapport à l’axe de la fibre de carbone déterminée par WAXS

Description

Le Xeuss est un dispositif permettant de conduire des expériences de diffusion des rayons X en transmission (aux petits angles SAXS et aux grands angles WAXS), en incidence rasante (GISAXS). Il est équipé de : - une source RX Genix-3D en Cu (λ=1.54 A ̇) ponctuelle microfoyer 40µm - une optique permettant d’obtenir un faisceau parallèle en sortie de tube - deux systèmes de fentes motorisés permettant d’obtenir différente taille du faisceau incident - une chambre échantillon ou environnementale pour les mesures sous vide ou sous air : Passeur motorisé SAXS : portes capillaires ou pastilles Goniomètre motorisé GISAXS 4 axes (Δ = 0.001°) deux détecteurs à pixels hybrides avec une taille de px = 172 µm : Dectris Pilatus 3R 300K (83.8 x 106.5) mm2 motorisé pour le SAXS/GISAXS Dectris Pilatus 3R 100K (83.8 x 33.5) mm2 fixe pour le WAXS - des acquisition simultanées en mode SAXS/WAXS - une distance échantillon-détecteur entre 370 mm et 2500 mm - une gamme angulaire pour le SAXS : D = 370 mm : 0.3 nm-1<q<12.5 nm-1, Δq = 0.09 nm-1 D = 2500 mm : 0.04 nm-1<q<1.5 nm-1, Δq = 0.013 nm-1 une gamme angulaire pour le WAXS : 2θ max = 45° et qmax = 31 nm-1

Équipement complémentaire

L’appareil est également équipé d’un porte-échantillon chauffant (20-600°C) pour des analyses in situ GISAXS et d’une cellule "low noise" pour les liquides.

Type d'échantillons

Tous types d’échantillons (épaisseur < à 1mm) peuvent être étudiés : sous forme solide (film mince, poudre, …), sous forme liquide (émulsion, dispersion)

Contact

Nom du laboratoire
ICMN

Contacter le responsable scientifique

Avant de prendre contact avec le laboratoire, veuillez prendre connaissance des modalités du parc instrumental

Retour
